filtrid

Õhufiltrid ventilatsioonisüsteemidele;

Saadaval nii metall- kui plastikraamidega.

Kõik filtrid vastavad DIN EN 779:2012 nõuetele
Все материалы соответствуют требованиям стандартов DIN EN 779:2012

Filtriklassid; Euroopa standard EN779:2012

Fine filters previously rated as F5 or F6 to EN779:2002 are not required to meet an ME value in the   new situation. To clearly differentiate these from those that do, filter classes F5 and F6 have been renamed to M5 and M6 as part of a new medium filter category.

Class

Final Pressure Drop
Pa

Average arrestance (Am)
of synthetic dust %

Average efficiency (Em)
of 0,4 µm particles %

Minimum Efficiency
for 0.4 μm particles %

G1

250

50 < Am < 65

-

-

G2

250

65 < Am < 80

-

-

G3

250

80 < Am < 90

-

-

G4

250

90 < Am

-

-

M5

450

-

40 < Em < 60

-

M6

450

-

60 < Em < 80

-

F7

450

-

80 < Em < 90

35

F8

450

-

90 < Em < 95

55

F9

450

-

95 < Em

70

  The filter is classified according to the test results in the range H10 - H14 for HEPA, U15 - U17 for ULPA.

Standard EN1822

Filter Classification

Efficiency (%) at the MPPS

Penetration (%) at the MPPS

Overall Value

Local Value

Overall Value

Local Value

H10

> 85

-

15

-

H11

> 95

-

5

-

H12

> 99,5

-

0,5

-

H13

> 99,95

99,75

0,05

0,25

H14

> 99,995

99,975

0,005

0,025

U15

> 99,9995

99,9975

0,0005

0,0025

U16

> 99,99995

99,99975

0,00005

0,00025

U17

> 99,999995

99,9999

0,000005

0,00001

ISO 16890 rühmade klassifikatsioon ;

• ISO ePM1: ePM1 min ≥ 50% (viirused, nanoosakesed, heitgaasid)
• ISO ePM2,5: ePM2,5 min ≥ 50% (bakterid, seente ja hallituse eosed, õietolm, tooneritolm)
• ISO ePM10: ePM10 ≥ 50% (õietolm, kõrbetolm)
• ISO jäme: ePM10 ≤ 50% (liiv, juuksed)
Uue ISO16890 standardi kasutuselevõtuga võetakse tõhusamalt arvesse tegelikke töötingimusi. Selle asemel, et arvestada ainult osakeste suurusega 0,4 mikronit (EN779: 2012), nagu varemgi, kasutatakse tahkete osakeste PM10, PM2,5 ja PM1 (ISO 16890) fraktsioonide eraldamise efektiivsuse määramiseks laia vahemikku 0,3 kuni 10 mikronit. Õhufiltri PM1 või mõne muu PM-suuruse hindamiseks peab see näitama minimaalset efektiivsust 50% ja see registreeritakse järk-järgult lähima 5% -ni - nii et õhufilter töötab 66% kuni PM1 osakeste reiting on 65% ePM1. Jämedate filtrite puhul sisaldab uus standard filtreid, mis haaravad vähem kui 50% PM10 vahemikus olevatest osakestest - neid nimetatakse ISO jämedateks ja üksikasjalikult kirjeldatakse nende PM10 jõudlust, st „PM Coarse 45%”.
Võrreldes EN779 klassidega ISO16890
Klasside ISO 16890 lihtne tõlge standardile EN779: 2012 ebaõnnestub väga erinevate mõõtmis- ja hindamismeetodite tõttu.
Tänase päeva seisuga pole standardset tabelit saadaval.
Juhisena pakume esialgu järgmist tõlketabelit: Mida tähendab PM1? PM1 tähendab kõiki tahkeid aineid, mille suurus on väiksem kui 1 mikron (tuhandik millimeeter), lihtsalt selguse huvides: 1µ = 0,001 mm (= PM1) 2,5 µ = 0,0025 mm (= PM2,5) 10µ = 0,01 mm (= PM10)

EN 779:2012 ISO 16890 - Average Efficiency

Filter Classes ePM₁ ePM_2,5 ePM₁₀

M5 5%-35% 10%-45% 40%-70%

M6 10%-40% 20%-50% 60%-80%

F7 40%-65% 65%-75% 80%-90%

F8 65%-90% 75%-95% 90%-100%

F9 80%-90% 85%-95% 90%-100%

Tasku/kottfiltrid / kарманные фильтры / pocket filters

      HEPA ja ULPA filtrid / Filtriklassid H10 , H11 , H13, H14

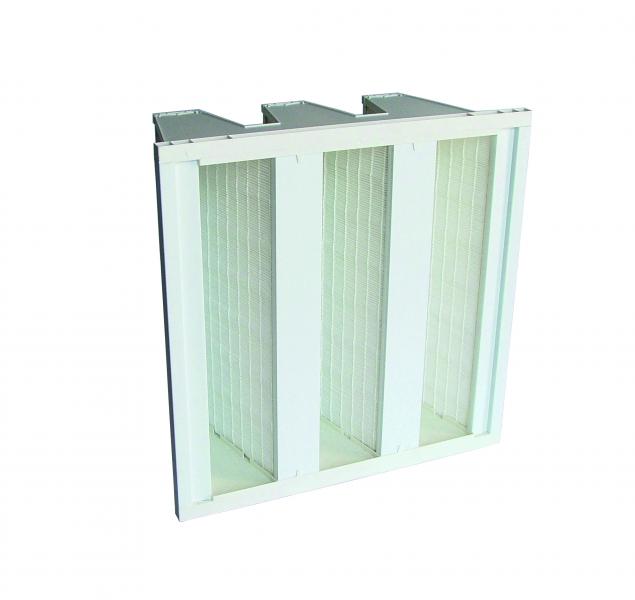

     Kompaktfiltrid / компакт фильтры / compact

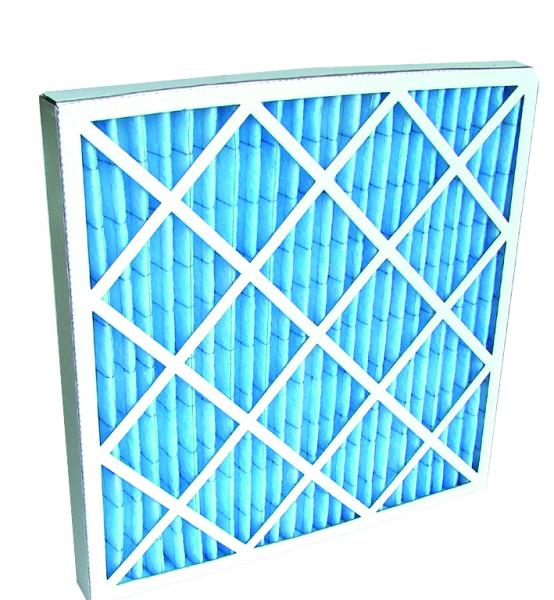

   Paneelfiltrid / панельные фильтры / panel filters G3, G4

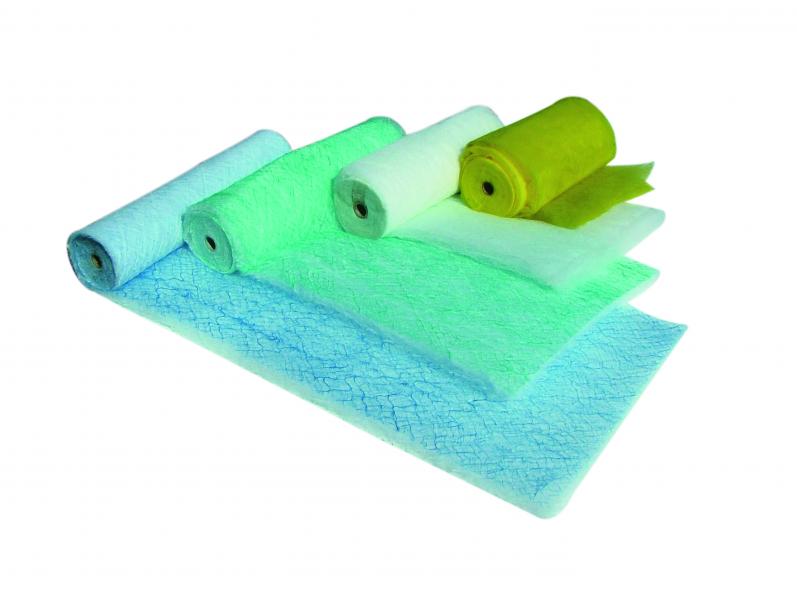

     Filtririie  / материал для фильтров / material for filters

     Söefiltrid  / угольные фильтры  / coal filters

     Käisfiltrid / рукавные фильтры   / bag filters

Rasvafiltrid  / жировые фильтры  / grease filters

    Kassett / картридж / cartridge

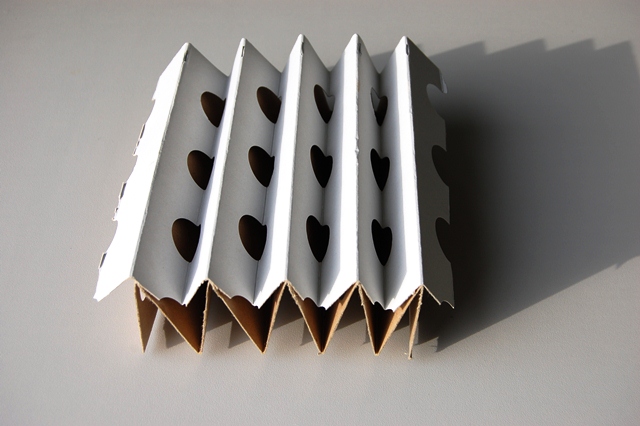

G4 Kartongmaterjalist filtrid / Фильтр грубой очистки , / Coarse cleaning filter
